88型全天候呼吸閥(GFQ-88型)

產品介紹

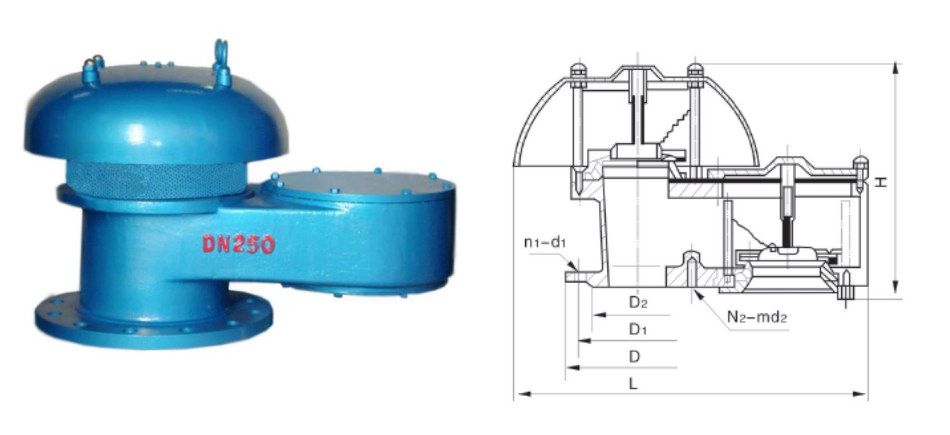

產品結構：

產品外形尺寸表：

公稱通徑DN(mm)		L	H	D	D1	D2	n	d
50	2″	362	255	Φ140	Φ110	Φ90	4	Φ14
80	3″	513	343	Φ190	Φ150	Φ128	4	Φ18
100	4″	513	343	Φ210	Φ170	Φ148	4	Φ18
150	6″	640	465	Φ265	Φ225	Φ202	8	Φ18
200	8″	770	550	Φ320	Φ280	Φ258	8	Φ18
250	10″	918	650	Φ375	Φ335	Φ312	12	Φ18
300	12″	1050	760	Φ440	Φ395	Φ365	12	Φ22
350	14″	1220	880	Φ490	Φ445	Φ415	12	Φ22

技術參數：

公稱通徑DN(mm)		50~350
公稱壓力MPa		1.6/2.5
開啟壓力Pa	A	+355	-295
	B	+665	-295
	C	+980	-295
	D	+1375	-295
	E	+1765	-295
	（特殊壓力等級）按用戶要求生產
適用介質		油罐及液體罐上
殼體材質		WCB/304/304L/316/316L/鋁合金/襯里
閥盤材質		WCB/304/304L/316/316L/鋁合金/聚四氟乙烯
密封材質		聚四氟乙烯/丁晴橡膠/氟橡膠/硅膠
連接方式		法蘭連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS
執行標準		SY/T 0511.1-2010

一、概述

88型全天候呼吸閥用于油罐及液體罐上,是用來維持罐內氣壓平衡，減少介質揮發,使罐內液體進出方便。起減少蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。如罐體上不裝88型全天候呼吸閥罐內的液體或油品進出有一定的障礙,很可能出現罐體變形和振動;是儲罐的必備產品，常與液壓安全閥配套使用，起到雙重保護儲罐的作用。

88型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好;

閥盤采用四氟材料，耐低溫，防凍性能好;

其最大優點流量大、結構簡單，易檢修，安全方便;

88型全天候呼吸閥安裝在儲罐頂部，使罐內的介質進出時不受到阻礙，當介質輸入罐內時有大量的氣體往外呼(稱正壓)出以達到罐內氣壓平衡。如罐內介質往外輸出時必須從外吸入(稱負壓)氣體以達到罐內氣壓平衡。停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的介質質量即得到了有利的保障又避免了不必要的浪費。

二、安裝使用維修保養：

為了88型全天候呼吸閥使用安全，必須注意以下幾點：

1、在安裝使用前，要檢查導桿和閥盤是否靈活，如有必須清理干凈在安裝使用。

2、88型全天候呼吸閥安裝必須保持水平。

3、88型全天候呼吸閥要定期(3-6個月內)檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢后，一切正常可重新使用。
