AL2543底部裝卸臂

產品介紹

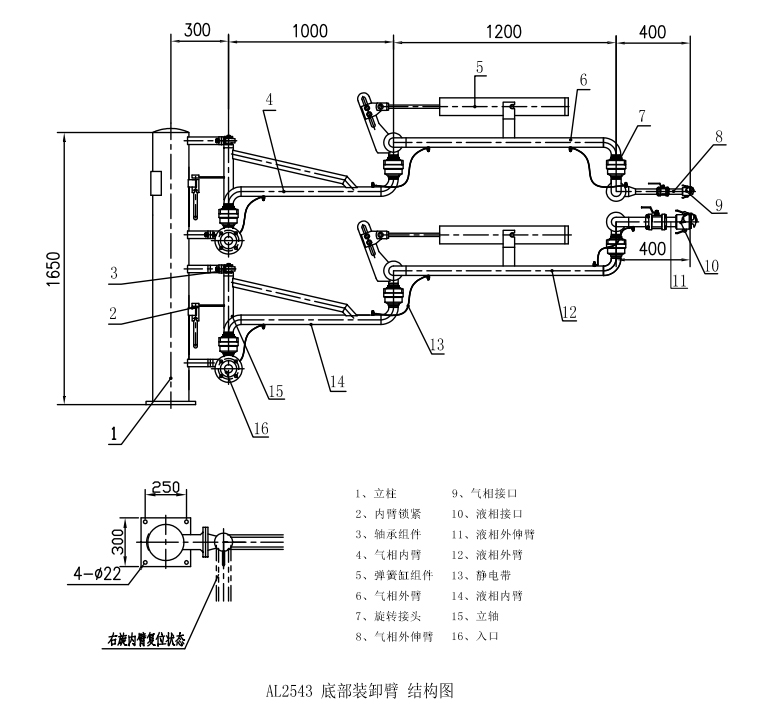

產品結構：

技術參數：

公稱通徑DN(mm)		50~150
公稱壓力MPa		1.6	2.5
試驗壓力MPa	強度	2.4	3.75
	密封	1.76	2.75
	（特殊壓力等級）按用戶要求生產
使用介質		液化石油氣、液氨、液氯、二甲醚等高揮發性化工介質
整體材質		20#/304/316L/鋁合金
密封材質		聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式		法蘭連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS
執行標準		HG/T21608-2012

一、概述

AL2543底部裝卸臂適用于液化石油氣、液氨、液氯、二甲醚等高揮發性化工介質的汽、火車底部裝卸。配備球閥，采用專用快速接頭接車形式。裝卸臂是采用旋轉接頭與管道、彎頭連接起來，用于裝載臺與公路/鐵路槽車之間傳輸液體或氣體產品的專用設備，用于取代老式的軟管充裝，具有很高的安全性，靈活性及經濟性等特點。

二、性能特點

1、密封圈結構獨特，采用PTFE增強聚四氟材料，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能極佳，密封性能優越、可靠。

2、彈簧缸平衡系統可在任意點平衡，使對位操作輕巧、合理。

3、所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-2012標準。

4、配帶優質合理的靜電接地系統，靜電電阻小于2Ω，安全性能可靠。

5、結構合理，以最小的臂尺寸，來實現的最大的充裝范圍。

6、裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性。

7、管道材質可選用碳鋼、不銹鋼、低溫鋼、鋁、內襯四氟等。

8、裝卸臂表面采用噴砂除銹，選用優質油漆，先進的噴涂工藝，既保證了良好的外觀質量，又具備極強的抗腐蝕能力。

三、維修保養

1)、為了確保裝卸臂的性能達到使用目的，在安裝裝車臂前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。

2)、定期清理裝卸臂，防止雜質堵塞裝卸臂。清洗時應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。

3)、定期檢查裝卸臂主管、副管、配件、密封件等是否有損壞，如有損壞因立即停止使用更換相應物件，然后在使用。
