管道防爆波紋阻火器(ZHQ-B型)

產品介紹

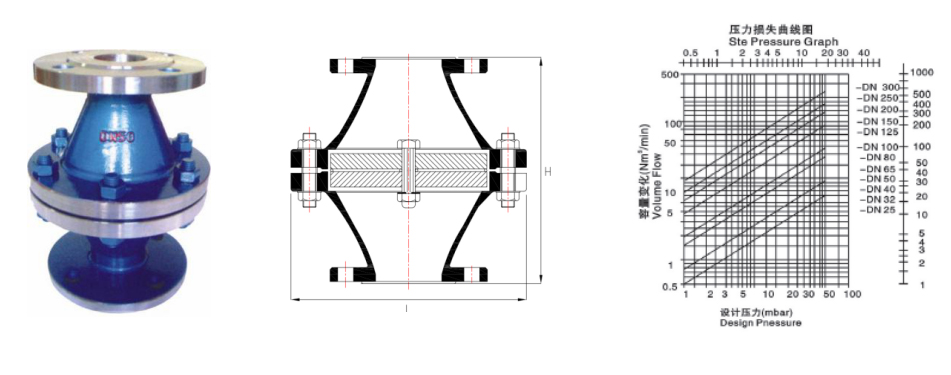

產品結構：

產品外形尺寸表：

公稱通徑DN(mm)		L	H
15	1/2″	120	145
20	3/4″	120	145
25	1″	120	145
32	1 1/4″	150	165
40	1 1/2″	155	175
50	2″	170	180
65	2 1/2″	205	195
80	3″	205	215
100	4″	225	235
125	5″	270	235
150	6″	310	260
200	8″	365	350
250	10″	440	375
300	12″	490	375
350	14″	535	385
400	16″	595	395
450	18″	645	410
500	20″	730	470

技術參數：

公稱通徑DN(mm)		15~500（特殊尺寸可訂做）
公稱壓力MPa		1.6	2.5
試驗壓力MPa	強度	2.4	3.75
	密封	1.76	2.75
	（特殊壓力等級）按用戶要求生產
適用介質		易燃易爆氣體的設備、管道
殼體材質		WCB/304/304L/316/316L/鋁合金/襯里
阻火材質		304/316L/哈氏合金
密封材質		聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式		法蘭連接/螺紋連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS
執行標準		GB5908-2005

一、概述

管道防爆波紋阻火器(ZHQ-B型)是用來阻止易燃氣體和易燃液體蒸汽的火焰蔓延的安全裝置。一般安裝在輸送可燃氣體的管道中，或者通風的槽罐上，阻止傳播火焰(爆燃或爆轟)通過的裝置，由阻火芯、阻火器外殼及附件構成。

管道防爆波紋阻火器(ZHQ-B型)也常用在輸送易燃氣體的管道上。假若易燃氣體被引燃，氣體火焰就會傳播到整個管網。為了防止這種危險的發生，也要采用阻火器。管道防爆波紋阻火器(ZHQ-B型)也可以使用在有明火設備的管線上，以防止回火事故。

二、工作原理

關于阻火器的工作原理,主要有兩種觀點:一是基于傳熱作用;一是基于器壁效應。

? 傳熱作用

燃燒所需要的必要條件之一就是要達到一定的溫度,即著火點。低于著火點,燃燒就會停止。依照這一原理,只要將燃燒物質的溫度降到其著火點以下,就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時,則盡可能擴大細小火焰和通道壁的接觸面積,強化傳熱,使火焰溫度降到著火點以下,從而阻止火焰蔓延。

? 器壁效應

燃燒與爆炸并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃氣通過阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。
